一、产品概述

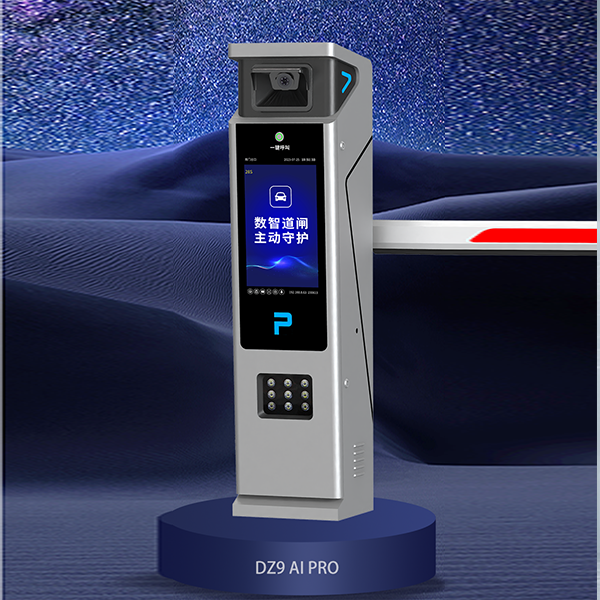

   JH-ZD9是一款集摄像机、对讲服务、补光灯、显示屏和道闸控制于一体的新一代数智道闸识别机。核心支持实时监测倒车、滞留、跟车等事件，并提供暴力抬杆、闸杆状态等异常行为检测与联动取证能力。内置安全锁机制，提供一键加密控制，确保开闸控制单元绝对安全；全面保障通行安全与设备稳定，助力智慧场所高效运营。

其本产品分为直杆道闸、折臂道闸和栅栏道闸三种类型，时尚潮流的外观及其独特的视觉魅力，给人一种尊贵高雅、爽心悦目的感觉，使得与其搭配起来更加具有相得益彰的效果，是停车场、酒店、学校、花园别墅小区、企事业单位等停车无人化场合的首选。

二、产品特性

●集道闸、车牌识别、补光、喇叭、对讲和车道事件监测等于一体；

●智能除雾去水单元，AI算法自动分析，除雾更及时精准；

●支持暴力抬杆、撞杆等异常检测，联动值班座席推送告警信息，以便值班人员及时主动介入，并在前端设备进行警示提醒；

●前端智能决策，折返/跟车/滞留等异常事件主动告警，联动场景监控进行事件录像取证；

●支持无网缴费通行，保障突发状态下车辆正常通行，车场收益不受损；

●支持手机小程序配置参数和调试，现场调试无需电脑，运维便捷高效；

●物联网远程开闸和关闸控制，远程实时获取运行状态和升级；

●支持一键远程对讲呼叫，处理车道异常事件；

●无牌车扫动态码缴费进出，有牌临停车扫动态码缴费离场；

●灵活设定出入口、时间、广告及余位等显示模式；

●采用大功率24V直流无刷永磁电机；

●开关闸信号可加密处理，确保控制信号安全可靠；

●遥控器采用防复制技术，防止万能遥控器恶意开闸；

●最大支持添加50组遥控学习码；

●支持无线遥控、台式遥控和主板按键等异常人工开关闸记录保存和图片查询；

●支持遇阻反弹、地感防砸、开优先防砸功能；

●支持延时自动关闸、开关到位锁闸、车队模式、计数功能；

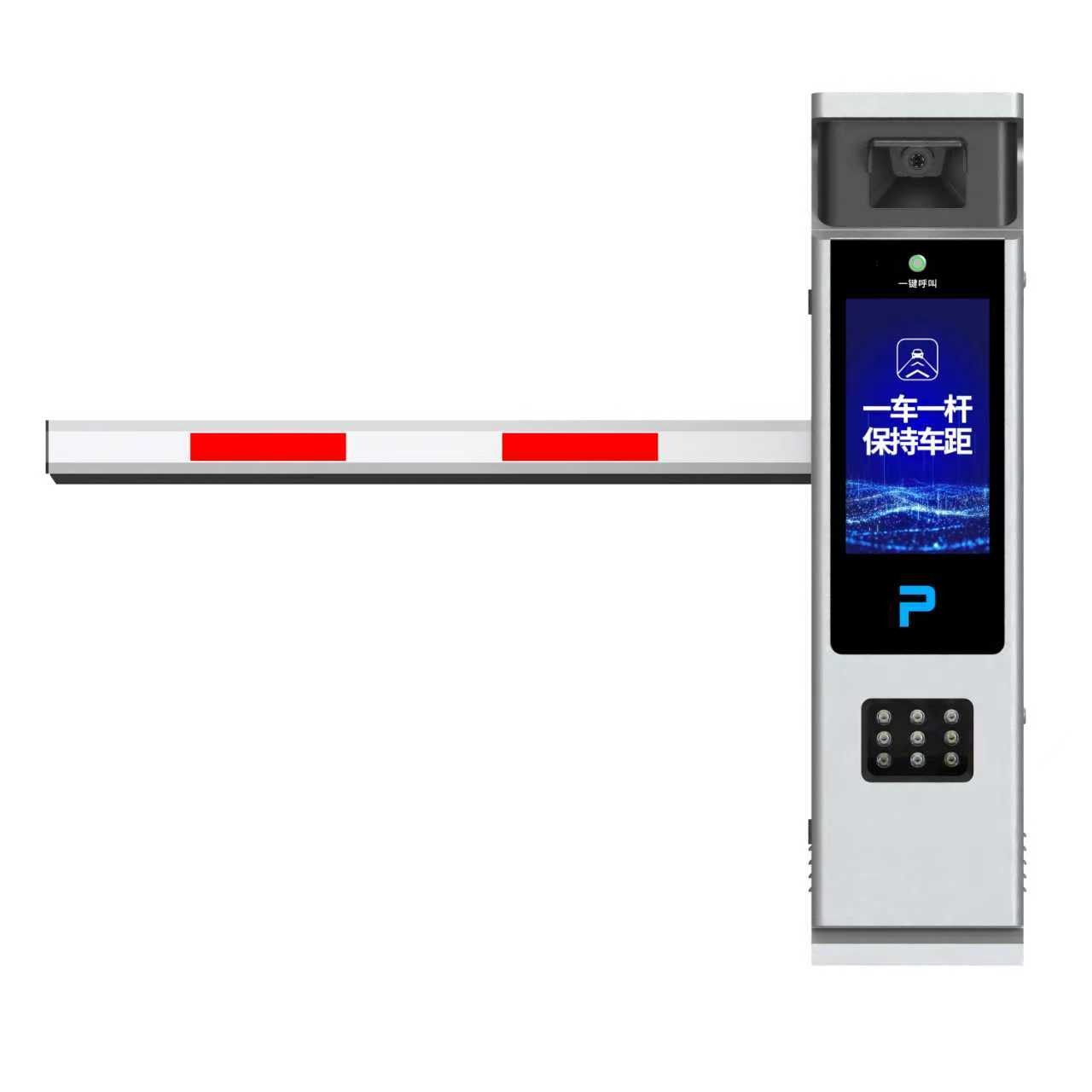

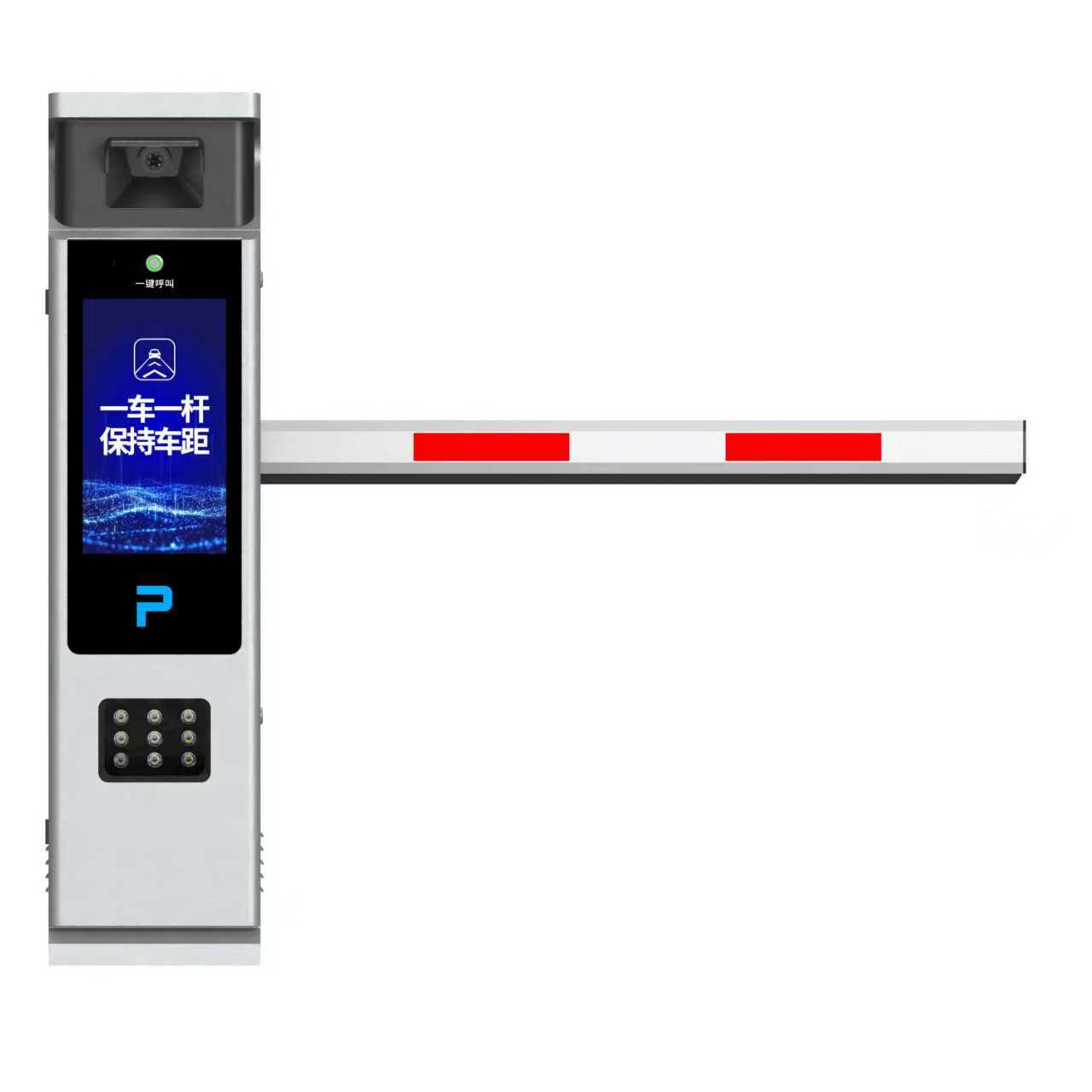

●支持直杆、曲臂杆、栅栏杆等杆型，机芯可左右换向；

●选配断电后自动抬杆；

●选配双网模式，网络异常时有线与4G自动切换，网络恢复自动复用；

三、规格参数

工作电压	AC220V±10% 50Hz
额定功率	整机功率≤200W，电机功率150W
工作温度	-20℃~60℃
通讯方式	TCP/IP通讯、RS485
相机镜头	电动变焦或定焦
支持拍照类型	蓝牌、黑牌、黄牌、警军牌、新武警牌、使馆牌、港澳牌、民航牌、新能源牌、应急车牌
输出信息	车辆特征图像、车牌图像、牌照号码、颜色、类型、通过时间
车牌识别率	≥99%
车牌防伪	支持
二次开发协议	SDK、ONVIF、HTTP、RTSP
适应车速	≤40公里/小时
最佳识别范围	3-6米
内存	1G RAM，4G ROM
显示类型	18.5寸高清户外LCD显示屏
分辨率	1366*768
机芯	直流无刷
起落速度	1.5秒机芯，无极调速1.5-3秒； 3秒机芯，无极调速3-6秒；
闸杆长度	直杆≤6米（≥4.5米建议搭配支撑杆）；两栏栅栏杆≤4.5米、折臂杆≤5米
可选杆型	直杆、伸缩直杆、曲臂杆、栅栏杆
遥控距离	≤30米
灯珠数量	9颗
最大功率	≤10W
补光控制	光敏控制
补光距离	5m处光照大于50LUX
调节角度	支持
防护等级	IP54
机箱材质	SPCC碳钢
机箱工艺	喷涂烤漆
外形尺寸	340mm*272mm*1400mm

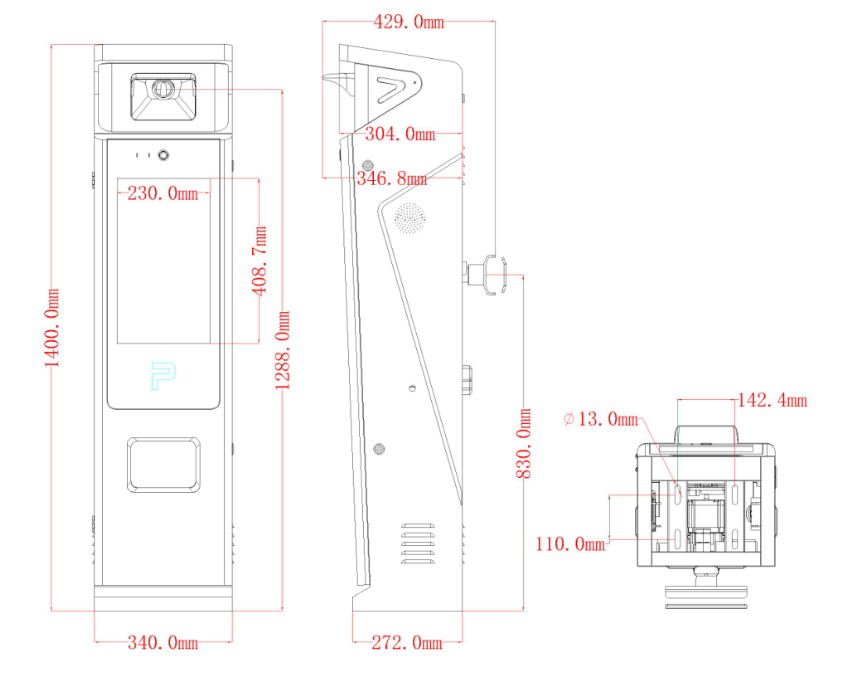

三、安装尺寸图
