4G无线温度监测：某机关大院供热管网智能化改造案例
来源:
|
作者:北京金皓未来科技有限公司
|
发布时间: 2026-03-01
|
373 次浏览
|
🔊 点击朗读正文
❚❚
▶
|
分享到:
针对机关单位、写字楼热力管道人工巡检难、响应慢的痛点，部署4G无线温度变送器与云平台，实现24小时自动监测、超限分钟级预警。系统稳定运行，大幅提升供热安全保障，降低运维强度。
📋 项目概况
项目名称 某机关大院热力管道温度采集项目
项目地址 北京市海淀区复兴路
行业类别 能源管理 / 供热监控
建设单位 机关大院保障部
系统集成 北京金皓未来科技有限公司
完成时间 2026年
项目状态 ✅ 已竣工，运行正常
📌 项目背景
北京市海淀区复兴路某机关大院承担重要办公职能，院内供热系统覆盖多栋楼宇，热力管道分布广泛且复杂。传统人工巡检方式效率低、响应慢，无法实现对管道温度的实时连续监控，存在供热异常难以及时发现、能耗无法精细管理等痛点。
为解决上述问题，业主委托北京金皓未来科技有限公司部署4G无线温度监测系统，实现对热力管道关键节点温度数据的自动采集、无线传输与云平台集中管理，保障供热系统安全高效运行。
🔧 解决方案
本项目采用「4G无线温度变送器 + 数据下沉终端 + 云平台」三层架构：

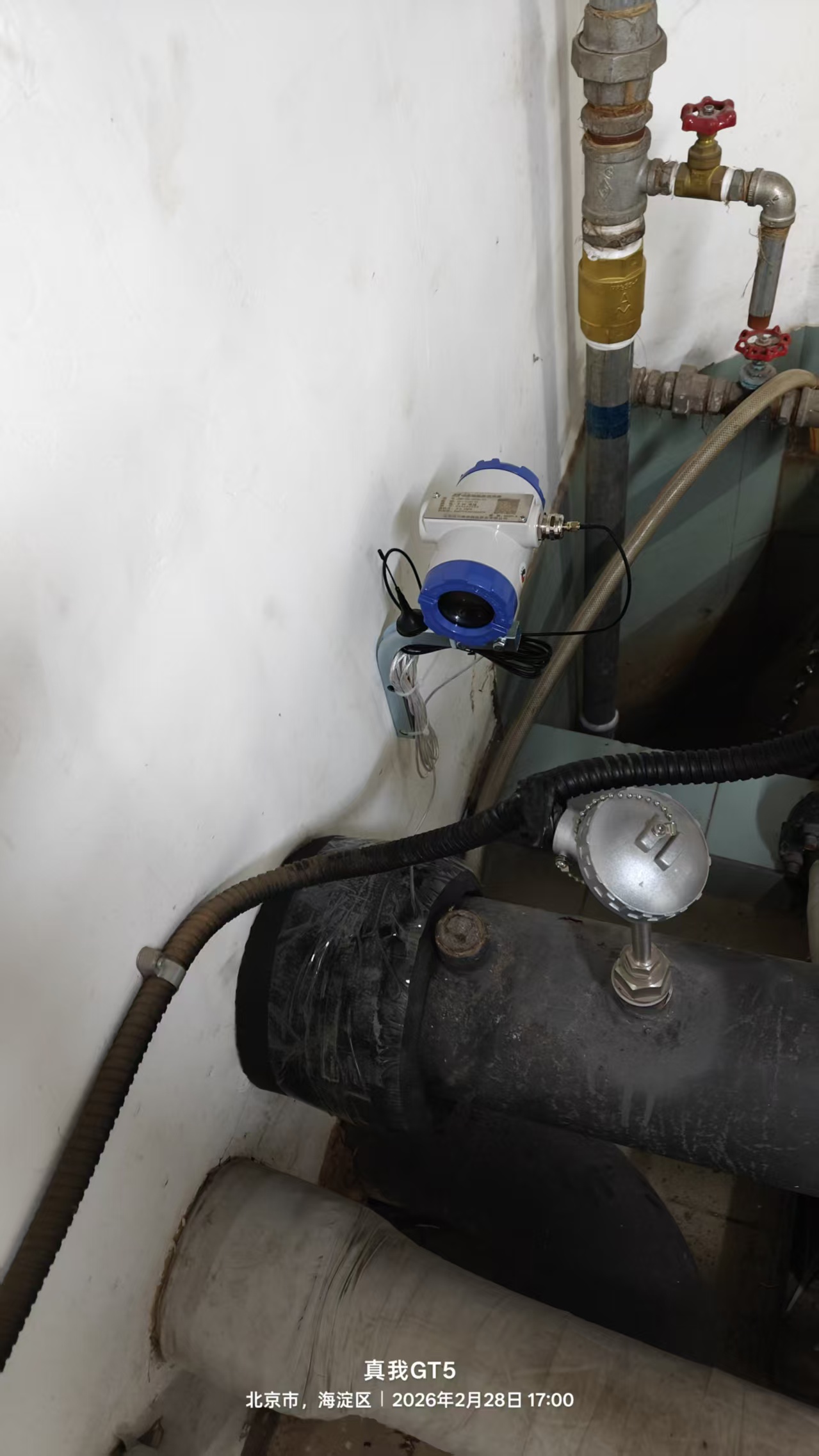

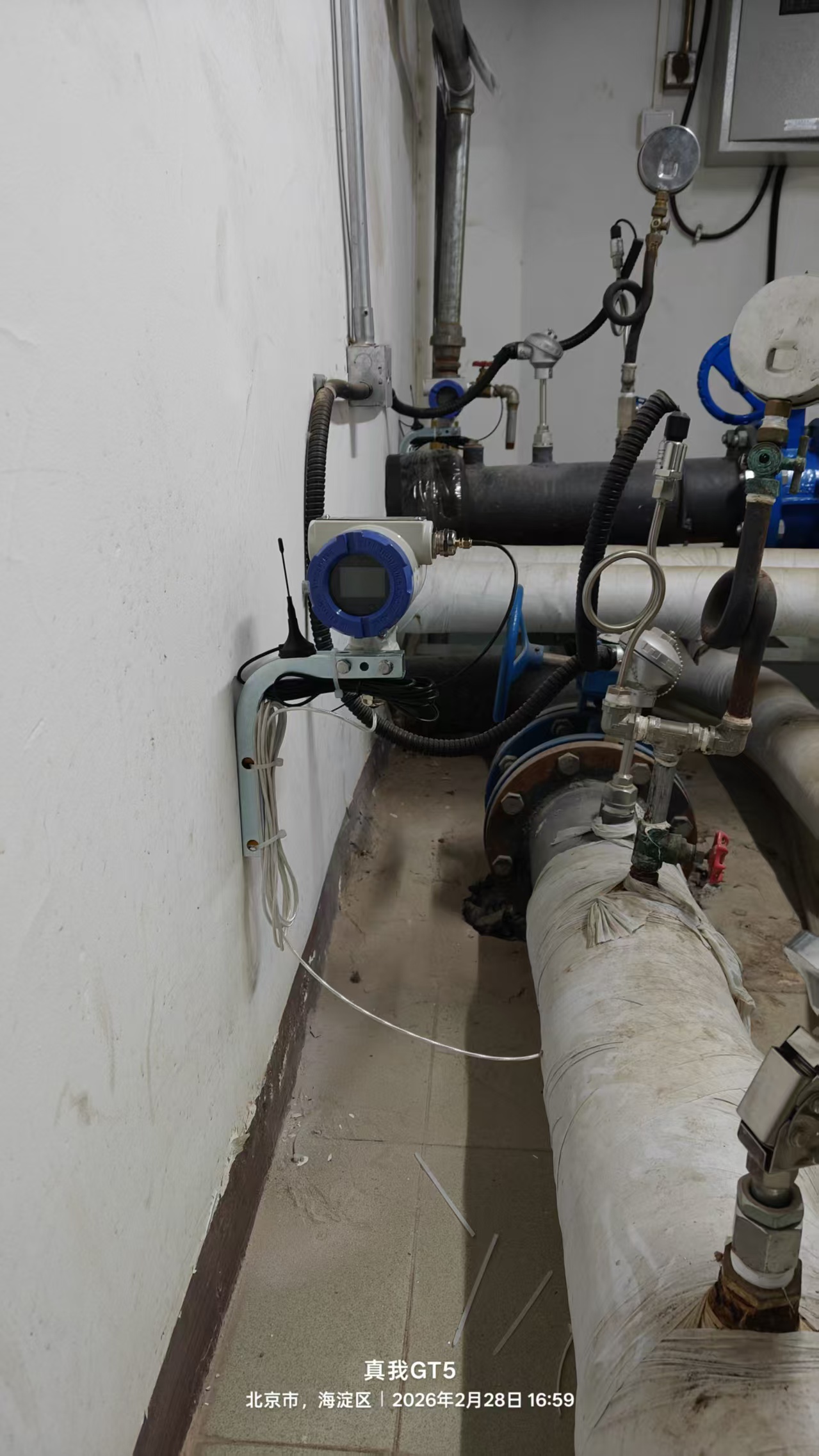

感知层：在热力管道各关键节点安装4G无线温度变送器，实现温度数据本地采集与液晶显示；
传输层：传感器通过4G网络，采用MQTT协议将数据主动上报至数据服务器，无需布线，安装灵活；
管理层：数据下沉终端接收传感器数据，提供Modbus TCP/RTU接口供PLC及上位机调用；同时数据同步至云平台，支持PC/手机端随时查看、超限预警；
预警联动：平台内置阈值报警机制，温度超限后即刻快速上报并触发联动通知，运维人员第一时间响应。
📦 核心产品

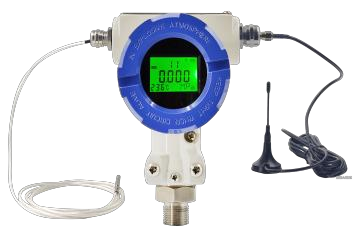

4G无线温度变送器（JWB-4G-25HC）
超低功耗设计，电池供电无需布线，量程0～100℃，精度±0.3℃，支持定时/报警双模式上报。
数据下沉终端（7寸触摸屏）
7寸触摸屏集中显示多路传感器数据，支持Modbus TCP/RTU输出，可与现有PLC/SCADA系统无缝对接。

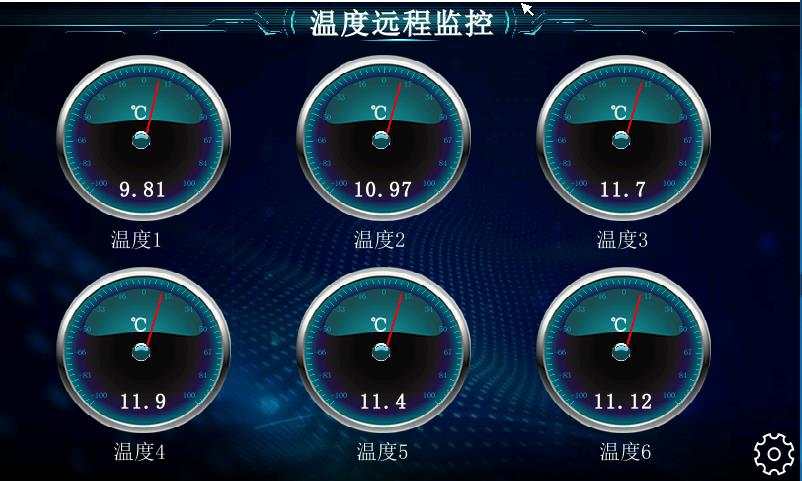

终端实时显示界面
多通道温度数据一目了然，支持现场快速查看。

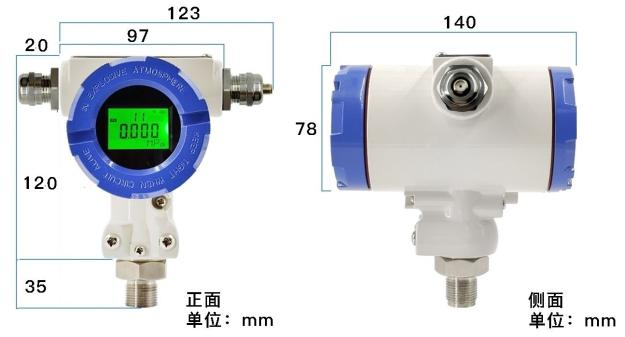

变送器尺寸图（单位：mm）
分体式安装设计，适应不同管道环境。
📊 技术参数
4G无线温度变送器
| 规格型号 | JWB-4G-25HC |
|---|
| 输出形式 | 4G无线通讯（MQTT协议） |
|---|
| 供电方式 | ER34615/3.6V锂电池（38Ah）或24V电源供电 |
|---|
| 量程范围 | 0℃ ～ 100℃ |
|---|
| 测量精度 | ±0.3℃（25℃） |
|---|
| 上报周期 | 60 ～ 1440分钟（可配置） |
|---|
| 电池寿命 | ≥3年（1次/3h） |
|---|
数据下沉终端
| 供电电源 | DC 12 ～ 24V |
|---|
| 接收协议 | 4G无线温度传感器数据 |
|---|
| 输出协议 | Modbus TCP / Modbus RTU |
|---|
| 显示 | 7寸触摸屏 |
|---|
| 安装方式 | 壁挂式 / 桌面式 |
|---|
| 外形尺寸 | 260mm × 200mm × 64mm |
|---|
| 附赠功能 | 云站点地图、预警联动、安装日志 |
|---|
📱 云端与移动端管理

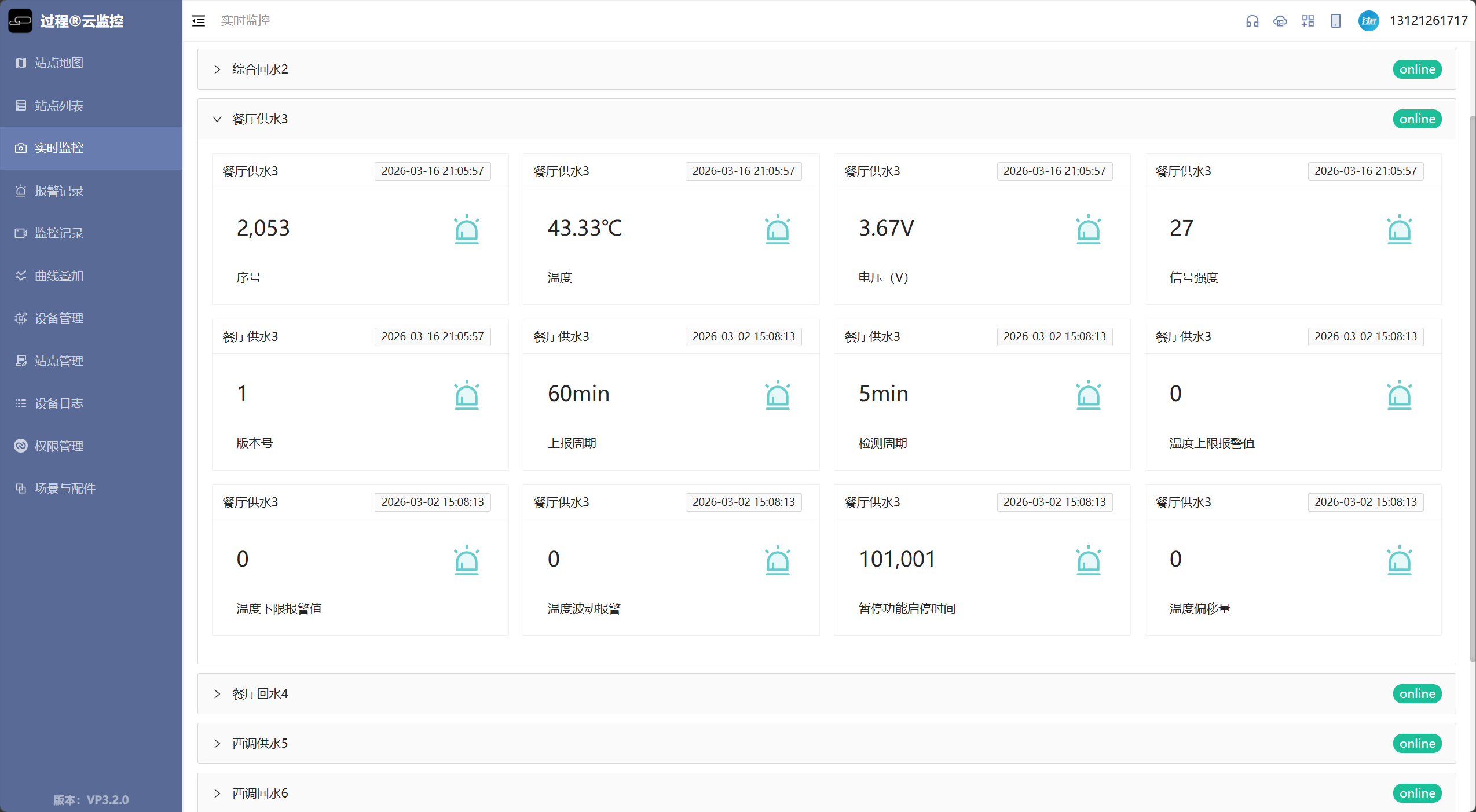

☁️ 云平台集中管理
平台支持实时数据监控、报警记录、曲线叠加、设备管理、站点地图等功能，PC端随时查看。

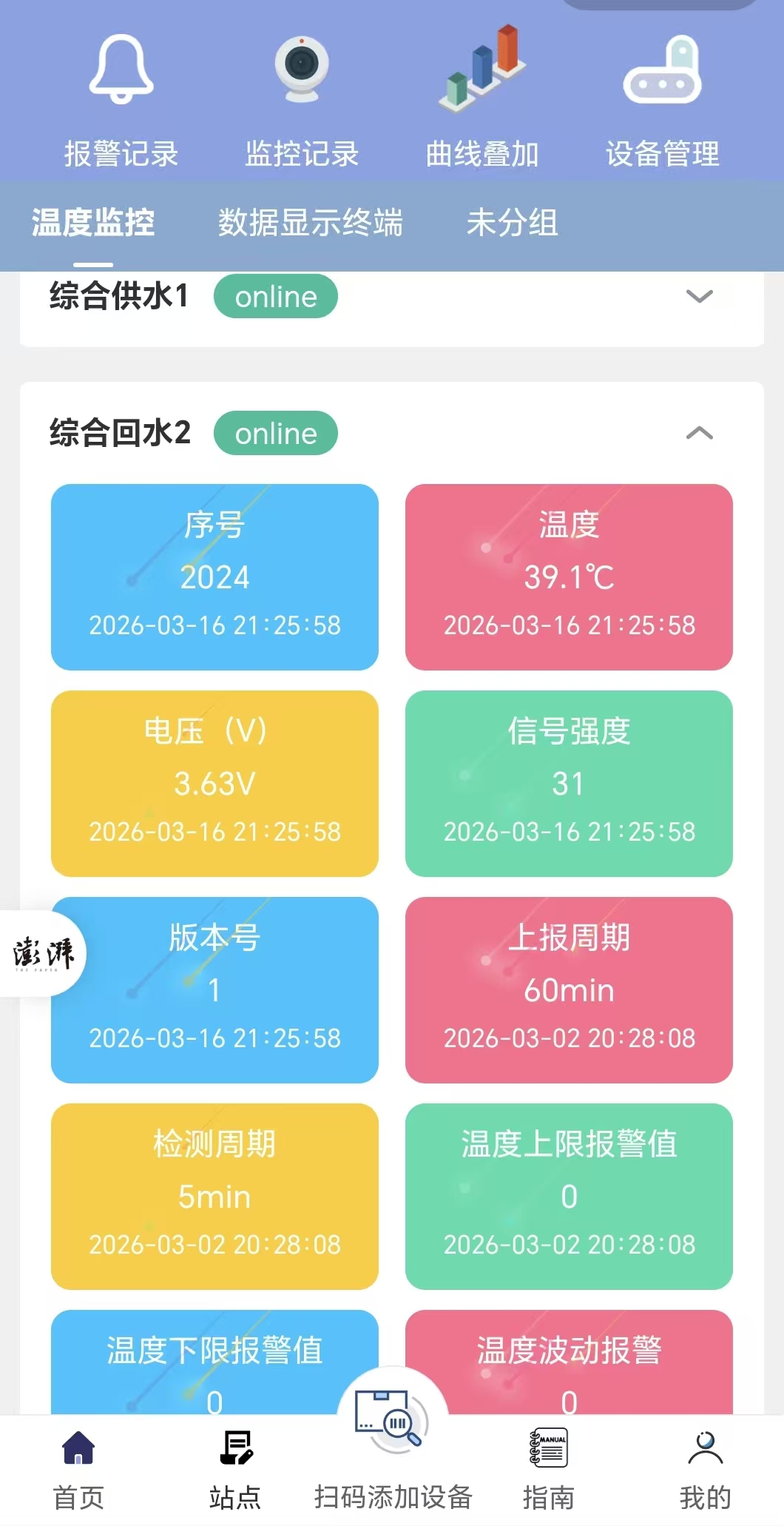

📱 移动端实时管理
支持手机端实时查看温度数据、报警记录、设备状态，运维人员随时随地掌握系统运行情况。
📈 项目成效
实现热力管道24小时不间断温度监控，数据实时上报至云平台，运维人员随时掌握管网状态；
超限报警响应时间由原人工巡检的数小时缩短至分钟级，大幅提升应急处置效率；
系统运行稳定，自投用以来未发生因温度异常未被及时发现而导致的供热事故；
无线部署方案避免了大量管线开挖，节约施工成本，整体安装调试周期不超过7个工作日；
云平台数据留存完整，为供热能耗分析与管网优化提供可靠数据支撑。
💬 客户评价
“金皓未来提供的4G无线温度监测方案安装便捷、运行稳定，实现了我们对热力管道的实时可视化管理，显著降低了运维人员的工作强度。系统上线以来，供热质量和安全保障水平得到明显提升，我们对此次合作非常满意。”
—— 机关大院管理负责人
