水泵工作状态（电流）监测系统
施工案例
某调度楼地下二层空调动力机房 · 4台精密空调冷却水泵 · 全天候智能监测
项目概况
本次施工案例的基本信息
项目背景
该调度楼地下二层空调动力机房，现有1#、2#、3#、4#共4台精密空调冷却水泵，具备变频自动控制功能。机房设备长期不间断运行，一旦水泵出现异常故障，将直接影响机房温控系统，造成严重的设备损坏风险。
本次增加的前端采集设备，不改变原有工作结构，通过开口互感器、电能表相关配置，采集水泵工作电流状态，通过RS485信号线传输至后端管理终端，实现有效的工作状态监测与报警提示。
改造前痛点
- 水泵运行状态全靠人工巡检，效率低、易漏检
- 设备异常无法第一时间感知，故障发现滞后
- 缺乏历史数据记录，无法分析设备运行规律
- 无报警联动机制，夜间值守压力大
- 多台水泵分散，集中监控管理难度大
系统架构
感知层 → 传输层 → 终端层 四层物联网架构，稳定可靠
采集电流信号
电流/电压/功率计量
MODBUS-RTU协议
实时显示+报警联动
MODBUS TCP接入
核心设备说明
系统采用工业级设备，稳定可靠、安装便捷
ADL400 导轨式多功智能电表
型号：ADL400专为电力系统、工矿企业、公用设施电能统计管理设计，具有精度高、体积小、安装方便等优点。
- 带RS485通讯接口
- 标准MODBUS-RTU协议
- 支持电流/电压/功率/电能计量
- 含配套开口互感器
- 导轨式安装，施工方便
数据显示报警终端

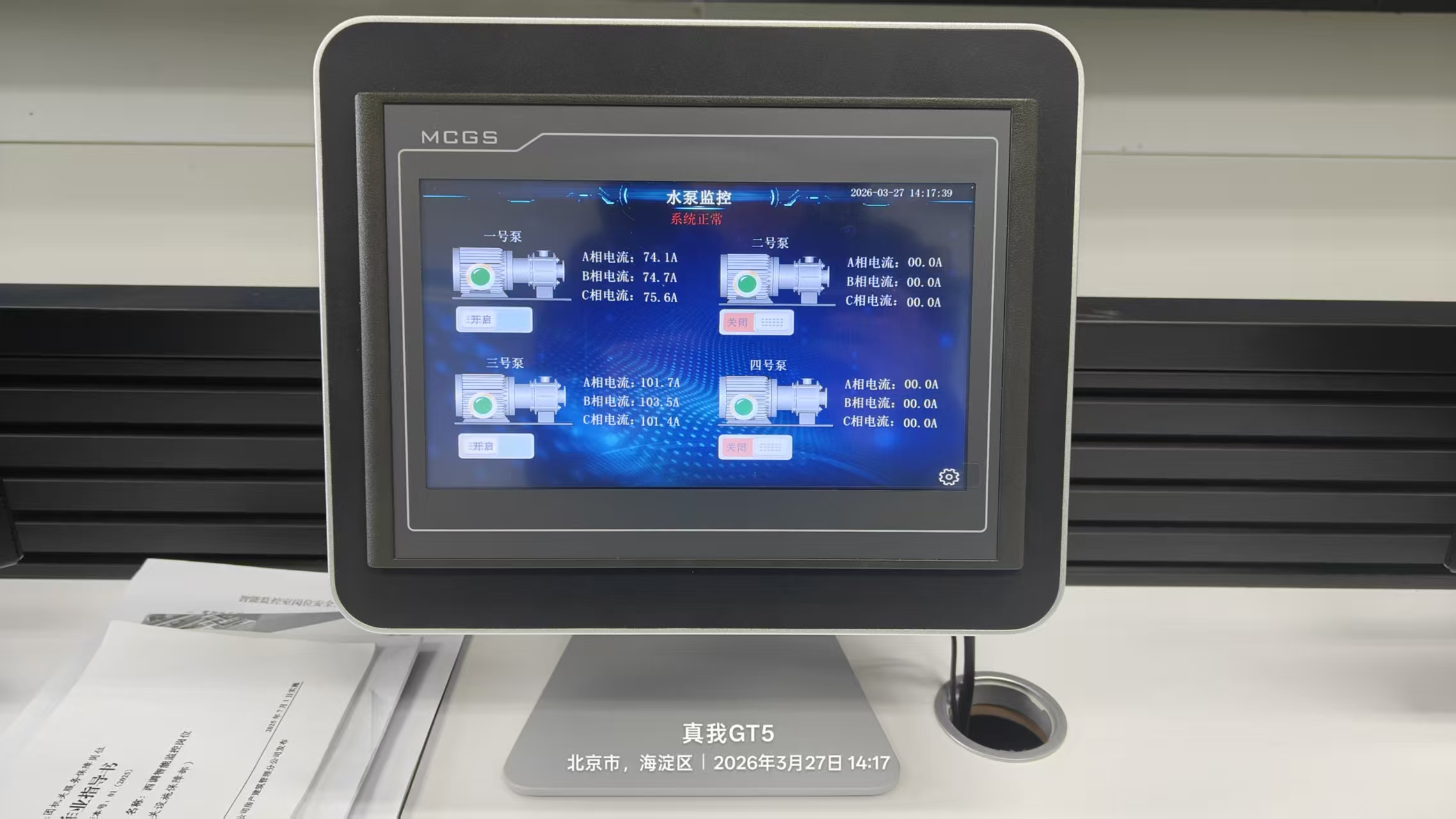

型号：KLZH-LC/TH12寸触摸屏工业显示终端，可接收RS485智能电表数据，实时显示电压电流，并根据阈值判断发出异常报警。
- 12寸触摸屏显示
- 供电：DC 12～24V
- 支持4G/NB无线+RS485有线
- 输出：Modbus TCP / Modbus RTU
- 尺寸：260×200×64mm
- 壁挂/桌面两种安装方式
组态软件 + 报警模块
定制开发针对本项目4台水泵定制化组态软件，设置各台水泵电流阈值，异常时触发声光报警联动，支持历史数据查询。
- 4路智能电表数据接入编程
- 电流阈值可灵活配置
- 异常声光报警提示
- 历史数据记录与查询
- 运行状态可视化展示

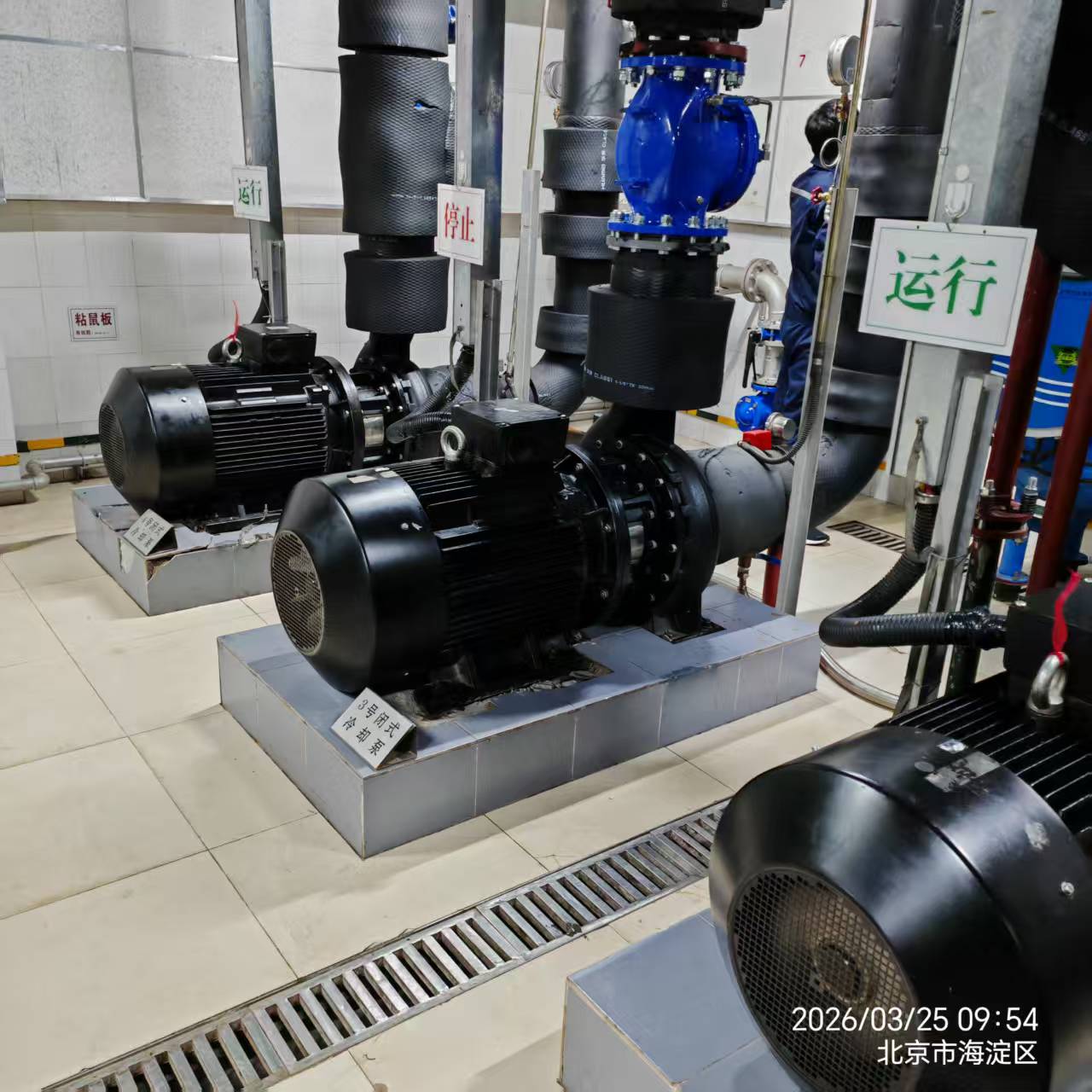

施工现场实拍
真实施工过程记录，专业规范的安装工艺
施工实施流程
标准化施工流程，确保系统稳定运行
现场勘察与方案确认
对地下二层空调动力机房进行详细勘察，确认4台水泵（1#、2#、3#、4#）位置、电气线路走向、控制箱安装位置，制定详细施工图纸和材料清单。
互感器与智能电表安装

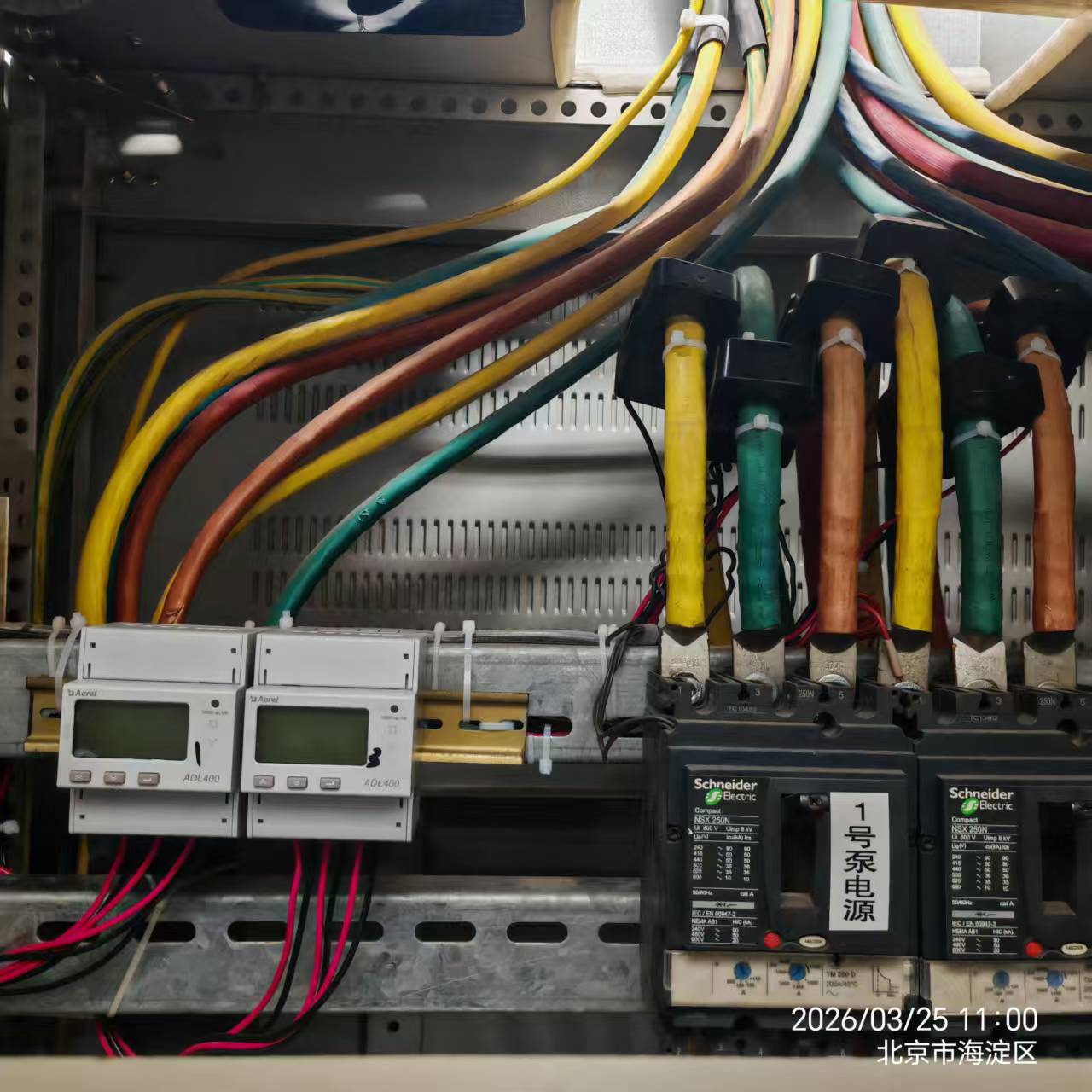

在不断电、不改变原有配电结构的前提下，在每台水泵供电线路上安装开口互感器，采集电流信号；在控制箱内导轨安装4块ADL400智能电表，完成电气连接。
RS485通信线路布设

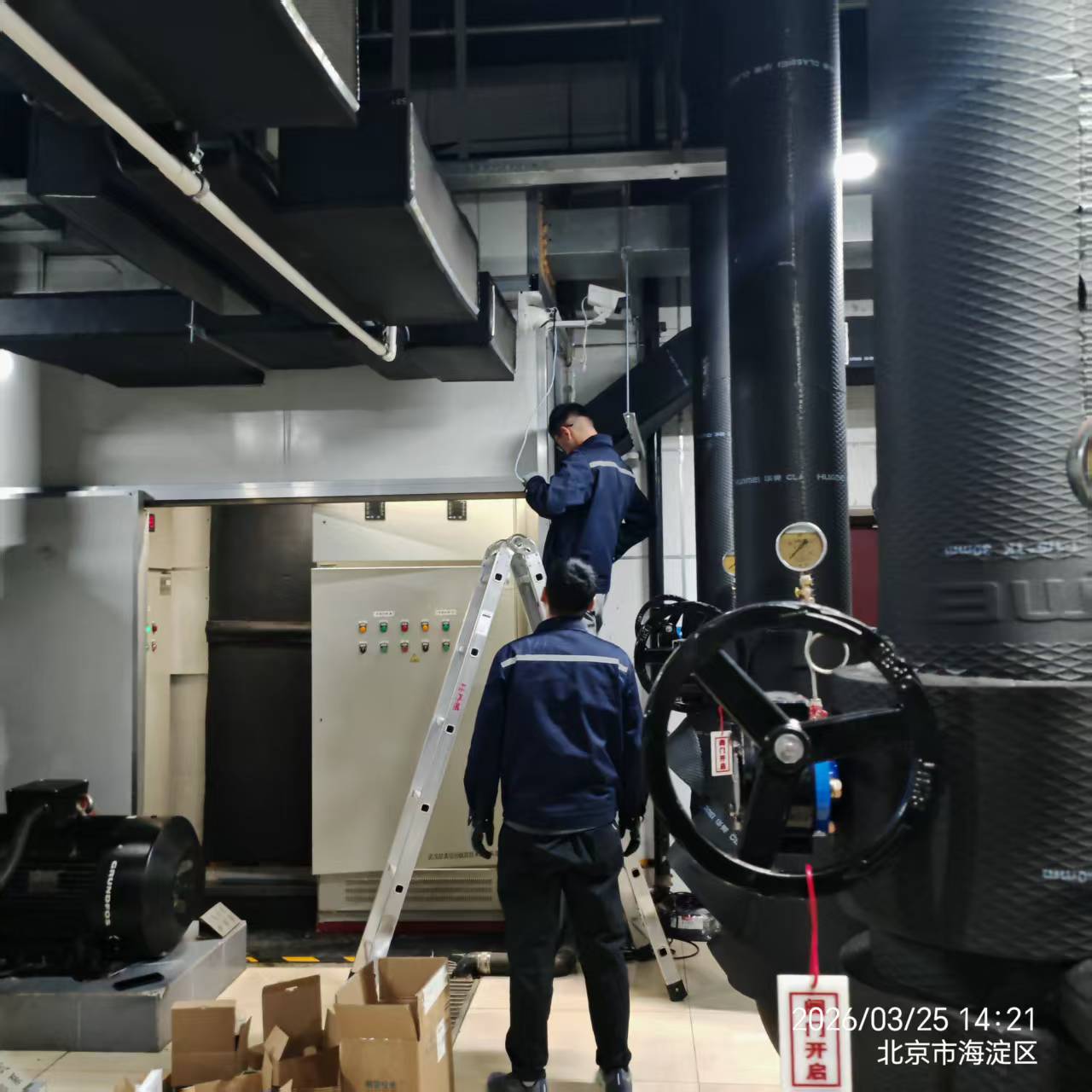

按照MODBUS-RTU总线拓扑，规范敷设RS485信号线，连接4块智能电表，汇总至数据显示终端。所有线路穿管保护，整齐绑扎，符合工业布线规范。
控制箱及显示终端安装

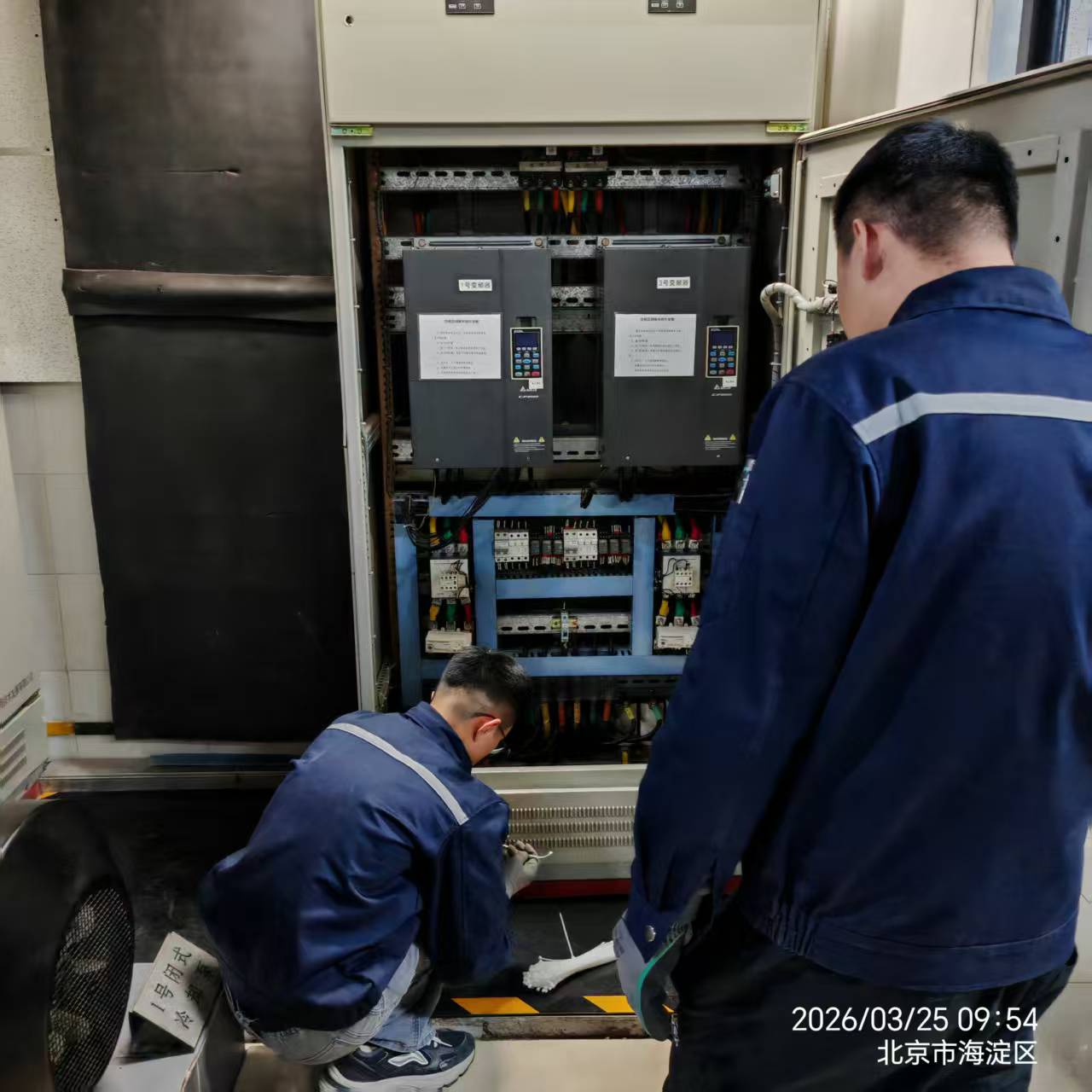

安装400×600控制箱，内置报警模块与电源模块；壁挂安装KLZH-LC/TH数据显示终端（12寸触摸屏），完成接线与供电。
软件组态配置与调试
配置组态软件，将4路智能电表数据接入显示终端，设置各台水泵正常工作电流阈值区间，测试报警触发条件，验证声光报警联动功能正常。
验收测试与交付培训
模拟水泵异常工况进行整体测试，确认4台水泵电流数据实时显示正常、报警功能可靠触发；对运维人员进行操作培训，提供设备使用手册，正式交付使用。
项目实施成果
系统投入运行后显著提升机房运维管理水平
实时监测管控
告别人工巡检
报警响应速度
安全无损施工
金皓未来科技团队施工专业、响应迅速，监测系统上线后我们彻底告别了人工巡检。现在在终端大屏上就能实时查看4台水泵的电流状态，一旦异常立刻报警，机房设备安全更有保障。这套方案性价比高，非常值得推荐。
